天地星火 XH-100T 分级加压卸压电动拉拔仪是一款高效、精准的锚杆拉力检测仪器。其电动泵采用双油路柱塞式设计，实现高效加载和快速调整压力。配备的数字压力表能够直读KN值并存储50个数据，提升了操作的便捷性和数据管理的效率。设备具备高压和低压调节功能，并通过三位四通手动换向阀和中空双油路液压缸确保了优异的密封性能和操作寿命，适用于锚杆和锚索的施工质量检测。

用途和特点

由天地星火研制生产的XH-50/100T型系列电动锚杆拉力计（锚杆拉拔仪）适用于锚杆、锚索等锚固体锚固力的检测，是锚杆施工质量检验必备仪器。

该拉力计由电动泵、液压缸、数字压力表及高压胶管等部分组成。其中电动泵工作类型为双油路柱塞式设计，工作效率高，加载速度快，高压可根据所需要的压力调整设定。泵体上安装了三位四通手动换向阀，可使进口与出口油路换向，该阀采用端面密封结构，密封性能比一般钢球结构好，操作方便，寿命长。液压缸为中空双油路形式，通过快速接头与高压胶管相接。数字压力表安装在泵体上，直读KN值，不必换算.

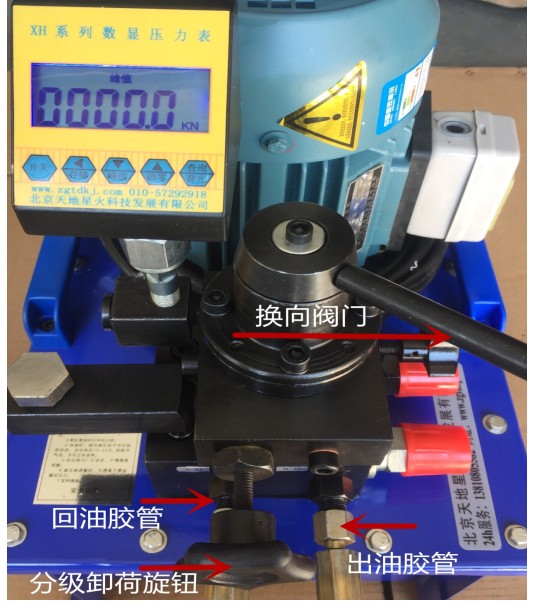

产品结构图

换向阀门：控制油泵加载与卸载。

分级卸荷旋钮：缓慢逆时针旋转可控制液压缸分级卸载，使用前请顺时针拧紧。

压力表具有峰值保持功能，并可存储50个数据。该系列锚杆拉力计具有结构新颖、性能可靠、操作方便、体积小等特点。

技术参数
